抜型のできるまで
![](https://image.jimcdn.com/app/cms/image/transf/none/path/seee56b6eb30695f8/image/i592efbd0a3773f98/version/1470019542/image.jpg)

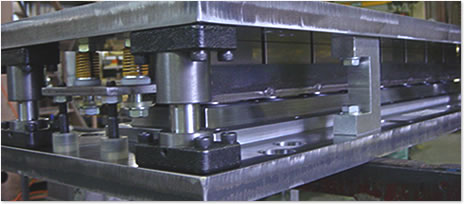

この項では連動抜型の製作工程を紹介します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/seee56b6eb30695f8/image/i272e2285015e7a1f/version/1470028819/image.jpg)
1. 材料の選択
使用するシート材質の特性を考慮し、鋼材を選択します。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/seee56b6eb30695f8/image/i68b1cc3337303cdc/version/1470029053/image.jpg)
2. オス刃/メス刃の加工 (写真はオス刃)
製品形状に合わせて切削加工を行ないます。
加工は粗削り~仕上げ削りと段階的に進めていきます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/seee56b6eb30695f8/image/i4b4d5178602aff47/version/1470029194/image.jpg)
3. 熱処理
刃の強度や耐久性を高めるため、熱処理を行ないます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=140x10000:format=jpg/path/seee56b6eb30695f8/image/i17b32c86fb7d65cb/version/1493020687/image.jpg)
4. 研磨
高精度に仕上げるため、表面研磨を行ないます。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/seee56b6eb30695f8/image/i2894bcb6a8832560/version/1470029677/image.jpg)
5. 組立~検査
オス刃・メス刃を抜型ベースに組み込みます。
サンプル品の試抜き検査を行ない、切れ味を確認します。
完成後、抜型の寸法検査及び動作確認検査を行ないます。
